Обзор
Короткое описание
Утвержденный тип средств измерений.

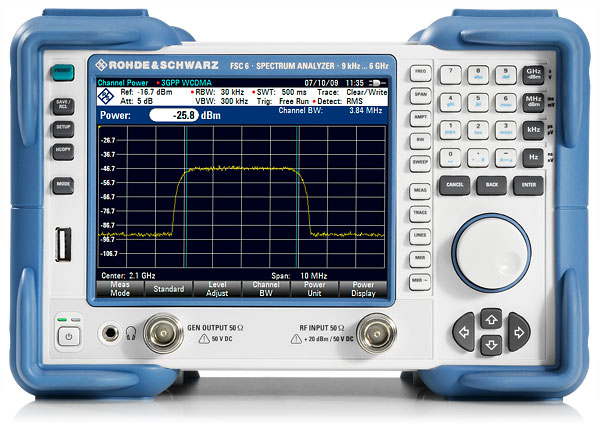

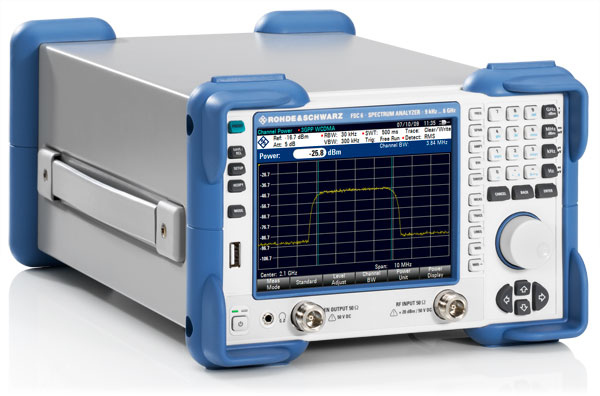

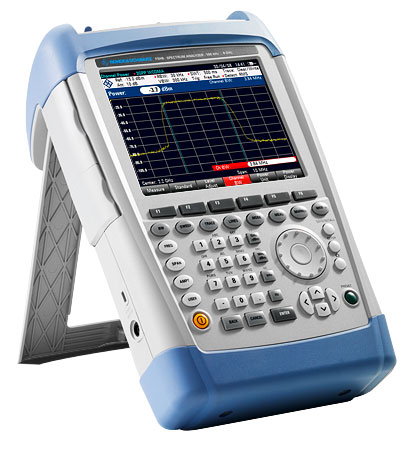

Анализатор R&S®FSC – это компактный, экономичный прибор, обладающий всеми необходимыми возможностями профессионального анализатора спектра от компании Rohde & Schwarz. Диапазон применения прибора очень широк – от простых задач на стадии разработки до серьезного использования на стадии производства, кроме того, анализатор может с успехом применяться для обучения специалистов-радиотехников. Данный прибор будет идеальным выбором и при проведении работ по техническому обслуживанию или ремонту.
R&S®FSC
Ключевые факты
Диапазон частот от 9 кГц до 3 или 6 ГГц
Полоса разрешения по частоте от 10 Гц до 3 МГц
Высокая чувствительность (менее –141 дБмВт (1 Гц), менее –161 дБмВт (1 Гц) с дополнительным предусилителем)
Высокий уровень точки пересечения по интермодуляционным составляющим третьего порядка (более 10 дБмВт, тип. 15 дБмВт)
Высокая точность измерений (погрешность менее 1 дБ)
Встроенный следящий генератор (в модели .13/.16)
Сохранение результатов измерений на USB-носитель

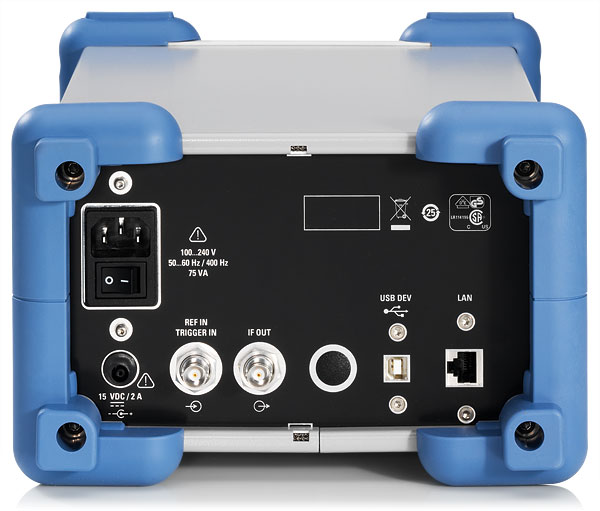

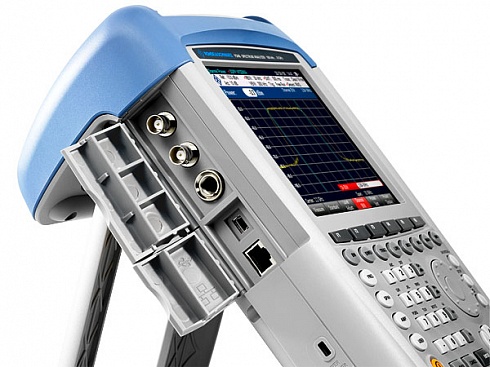

Интерфейсы LAN и USB для дистанционного управления прибором и передачи измерительных данных
ПО R&S®FSCView, облегчающее документирование результатов измерений
Шумовой маркер для определения мощности шума в полосе измерения 1 Гц
Частотомер с разрешающей способностью 0,1 Гц
Функция контроля предельных линий (функция «норма/нарушение») для индикации соответствия параметров испытуемого устройства заданным пределам
Измерение коэффициента модуляции сигналов с амплитудной модуляцией
Измерение уровня гармоник и коэффициента нелинейных искажений
Аудиодемодулятор АМ/ЧМ-сигналов (звуковой сигнал выводится через встроенный громкоговоритель или на наушники)

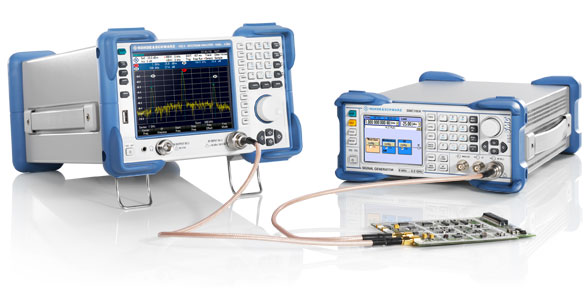

Функция скалярного измерения параметров передачи для быстрого и простого определения передаточных характеристик таких устройств, как кабели, фильтры или усилители (доступна для моделей .13 и .16 анализатора R&S®FSC со следящим генератором)

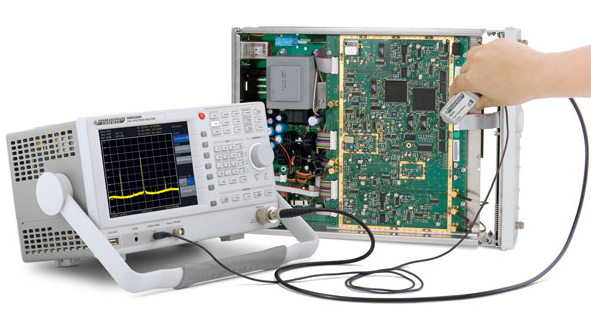

Обнаружение проблем с электромагнитной совместимостью на печатных платах с помощью набора пробников R&S®HZ-15 для измерения параметров излучения в диапазоне от 30 МГц до 3 ГГц
Измерение напряженности поля с учетом конкретных коэффициентов усиления подсоединенной антенны, при этом напряженность отображается непосредственно в дБмкВ/м
Измерение мощности импульсных сигналов во временной области с предустановленными параметрами для стандартов мобильной радиосвязи GSM и EDGE
Измерение мощности в заданном канале передачи с предустановленными параметрами для стандартов мобильной связи 3GPP WCDMA, cdmaOne, CDMA2000® и LTE
Измерение занимаемой полосы частот
Измерение мощности в соседнем канале (абсолютное значение или значение относительно несущей) для 12 основных и 12 соседних каналов
Стробируемая развертка для отображения модуляционного спектра пакетных сигналов (GSM или WLAN)
Измерение паразитных излучений
Простота управления Управление анализатором R&S®FSC осуществляется с помощью клавиатуры и поворотной ручки со встроенной функцией ввода. Важнейшие настройки (частота, полоса частот, полоса обзора или параметры маркера) могут быть вызваны помощью аппаратных клавиш напрямую. Функциональные клавиши, расположенные в нижней части сенсорного экрана, обеспечивают доступ к дополнительным меню. Доступны различные языки пользовательского интерфейса: английский, корейский, японский, китайский, русский, итальянский, испанский, португальский, французский, венгерский и немецкий.
Документирование и дистанционное управление
Программное обеспечение R&S®FSCView, поставляемое с анализатором, – это удобный инструмент для управления, оценивания и документирования результатов измерения
Передача данных между прибором R&S®FSC и ПК через интерфейс USB/LAN
Удобство постобработки результатов измерения за счет экспорта данных в формат ASCII или MS Excel
Сохранение графических данных в стандартных форматах
Вывод на печать результатов измерения и установленных настроек прибора
Простота сравнения результатов измерения
Дополнительный анализ результатов измерения с помощью маркеров
Дополнительное отображение предельных линий
Редактор предельных линий и коэффициентов усиления антенн
Совместимость с ОС Windows XP и Vista (32-битной версии)
Всеми функциями анализатора R&S®FSC можно управлять по интерфейсу USB или LAN с помощью SCPI-совместимых команд дистанционного управления. Для реализации этой возможности доступны драйверы для LabWindows/CVI, LabView, VXI-Plug & Play и Linux.
Технические характеристики
R&S®FSC3
R&S®FSC6
Диапазон частот
от 9 кГц до 3 ГГц
от 9 кГц до 6 ГГц
Полоса разрешения
от 10 Гц до 3 МГц
от 10 Гц до 3 МГц
Средний уровень собственных шумов (DANL)
без предусилителя, полоса разрешения 1 Гц
от 10МГц … 2ГГц
от 2ГГц до 3ГГц
от 3ГГц до 3,6ГГц
от 3,6ГГц до 5ГГц
от 5ГГц до 6ГГц
< –141 дБмВт, тип. –146 дБмВт < –138 дБмВт,
тип. –143 дБмВт –
–
–
< –141 дБмВт, тип. –146 дБмВт
< –138 дБмВт, тип. –143 дБмВт
< –138 дБмВт, тип. –143 дБмВт
< –142 дБмВт, тип. –146 дБмВт
< –140 дБмВт, тип. –144 дБмВт
с опцией предусилителя R&S®FSC-B22, полоса разрешения 1 Гц
