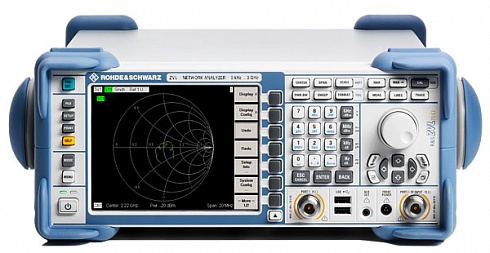

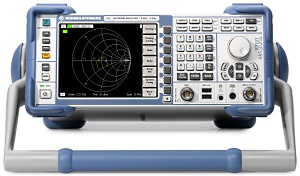

Векторные анализаторы электрических цепей R&S®ZVL
модель с портом 75 Ом: от 9 кГц до 3 ГГц

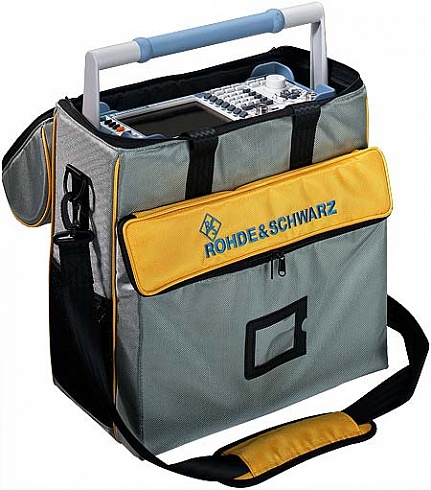

Переносные анализаторы электрических цепей с дополнительной функцией анализа спектра
Информация для заказа |
1)Требуется опция R&S®FSL-B30. 2)Требуется опция спектрального анализа R&S®ZVL-K1. 3)Требуется датчик мощности R&S®NRP-Z с опцией R&S®NRP-Z3/4 или R&S®FSL-B5. 4)Требуется опция доп. интерфейсов R&S®FSL-B5. 5)Требуется опция R&S®FSL-K9. 6)Требуется опция R&S®NRP-Z3/4 или R&S®FSL-B5. 7)Видеовыход, выход ПЧ, управление источником шума, порт AUX, разъем для датчиков мощности R&S®NRP-Zxx. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Обзор |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Описание |
R&S®ZVL – это компактный и мощный анализатор электрических цепей с превосходными техническими характеристиками. Именно благодаря этим качествам прибор идеально подходит для использования при разработке, обслуживании, в условиях производства. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Особенности |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Подробно |
Быстрый, точный и надежный — высокая эффективность в разработке и на производстве
Анализ цепей становится простым

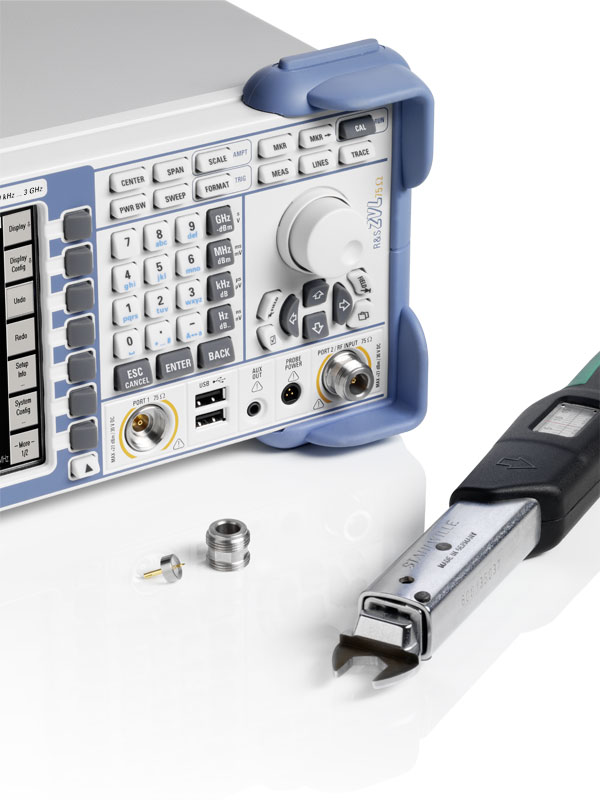

Простая калибровка — ручная или автоматическая
Оправданные затраты
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Применение |

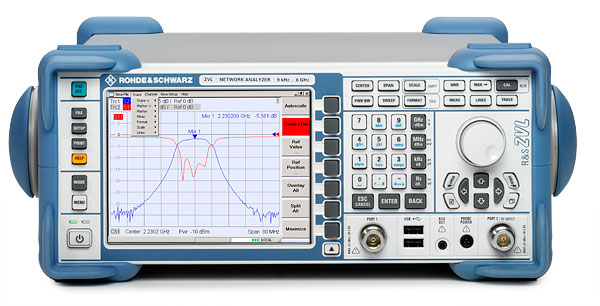

Измерение параметров симметричных устройствВ виртуальном дифференциальном режиме измерения анализатор R&S®ZVB позволяет быстро и точно снимать характеристики симметричных устройств с одним или двумя портами. Симметричное устройство подключается непосредственно к измерительным портам анализатора. Анализатор измеряет его несимметричные S-параметры, а S-параметры смешанного режима вычисляются на основе этих измеренных значений. Предлагаемые анализатором R&S®ZVB многочисленные кривые и диаграммы дают полное представление о характеристиках исследуемого устройства и четкое отображение всех его параметров. Никаких сложных настроек со стороны пользователя при этом не требуется. Удобные функции поиска и анализа маркеров облегчают обработку результатов, особенно в случае измерения параметров фильтров, например, путем определения таких параметров, как полоса пропускания, неравномерность, добротность и т.п.
Измерение параметров смесителей и уровней гармоникПонятные диалоговые меню помогают быстро и легко сконфигурировать стандартные измерения параметров смесителей. Потери на преобразование и абсолютные значения мощности могут измеряться при условии, что одна из системных частот RF, LO или IF остается постоянной (например, как в случае переноса сигнала на фиксированную ПЧ). При использовании четерехпортового анализатора цепей внешних генераторов не потребуется, поскольку в приборе уже содержатся два собственных генератора. Это не только снижает требования к оборудованию, но и значительно сокращает время измерения, ведь на передачу команд по шине IEC/IEEE или по интерфейсу LAN времени не тратится вовсе! Время развертки анализатора соответствует времени, которое требуется для обычной развертки по частоте. Диалоговое окно конфигурирования измерения параметров смесителя Измерения во временной областиДанная опция позволяет преобразовывать комплексные S-параметры во временную область. В результате, появляется возможность отображения неоднородностей в зависимости от времени задержки или от электрической/механической длины испытуемого устройства. На импульсной характеристике будет показан коэффициент отражения от неоднородности (т.е. пиковое значение "отраженного" сигнала в зависимости от времени или электрической/механической длины). Дополнительно может быть рассчитана переходная характеристика испытуемого устройства (например, для отображения зависимости импеданса от длины). Увеличение разрешения за счет использования функции линейного предсказания
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Свойства |
Широкий диапазон функций, направленных на повышение производительностиСовременный пользовательский интерфейсДля сложных измерительных задач, встречающихся при анализе электрических цепей, в частности, при многопортовом анализе, необходимо использовать прямой и интуитивно понятный способ управления измерительным прибором. Анализатор R&S®ZVB отличается легковоспринимаемой концепцией управления, преимущества которой особенно оценят неподготовленные или редко использующие прибор пользователи. Данная концепция позволяет упростить работу с многочисленными портами, параметрами измерения, диаграммами, кривыми и обширными функциями, которые используются при решении сложных задач анализа электрических цепей. Интеллектуальную и дружественную концепцию управления прибора R&S®ZVB оценят даже пользователи с опытом решения подобных задач.
Пример сложной измерительной задачи Помимо давно зарекомендовавшего себя способа управления с помощью аппаратных и функциональных клавиш, анализатор R&S®ZVB предоставляет пользовательский интерфейс на базе ОС Windows, который обеспечивает полноценное управление прибором с помощью выпадающих меню, управляемых мышью. Концепции управления с помощью мыши и аппаратных/функциональных клавиш по своей структуре практически идентичны. Нужная функция и в выпадающем меню, и в меню функциональной клавиши располагается в той же позиции. Диалоговые окна облегчают управление многочисленными портами, параметрами, диаграммами, кривыми и т.п., использующимися при решении сложных задач анализа электрических цепей. Мастера измерений анализатора R&S®ZVB позволяют проводить пошаговую настройку измерения, обеспечивая создание необходимой конфигурации, например, для калибровки и измерения симметричных испытуемых устройств. С помощью мастера можно практически мгновенно настроить R&S®ZVB на вывод всех 16 S-параметров смешанного режима симметричного четырехполюсника. С помощью всего нескольких нажатий клавиш или щелчков мыши, даже не переключаясь между меню, можно быстро настроить отображение на экране, назначая нужные кривые выбранным диаграммам и каналам.
Группа аппаратных клавиш SUPPORT обеспечивает доступ к таким вспомогательным функциям, как интерактивная справка, информация о приборе, полный список текущих настроек прибора, включая калибровку. Контекстно-зависимая интерактивная справочная система включена в пакет обновления программного обеспечения, благодаря чему пользователь всегда будет иметь самую последнюю информацию, например, о текущих функциях прибора. Уникальное свойство анализатора R&S®ZVB – возможность отмены выполненной последовательности действий с помощью клавиши UNDO. Это свойство распространяется даже на предварительные настройки прибора. В результате, после ошибки оператора больше не потребуется долго и утомительно перенастраивать измерительную установку. Кроме того, прибор оснащен универсальной функцией математической обработки измерительных кривых, с помощью которой можно комбинировать кривые практически любым способом. Созданные при этом уравнения можно сохранить и перенести на другие приборы. Группааппаратныхклавиш SUPPORT Исчерпывающий набор методов калибровки, калибровка в автоматическом режимеАнализатор R&S®ZVB поддерживает не только классический двухпортовый метод калибровки TOSM (с калибровочными мерами: перемычка, ХХ, КЗ, согласование), также известный как SOLT, но и множество других методов. Поскольку каждый измерительный порт R&S®ZVB оборудован собственным эталонным приемником, можно использовать современные 7-элементные методы калибровки, патенты на значительную часть которых принадлежат компании Rohde&Schwarz. К ним относятся методы TOM (перемычка, ХХ, согласование), TRL (перемычка, отражение, линия)/LRL (линия, отражение, линия), TRM (перемычка, отражение, согласование) и TNA (перемычка, симметричная цепь, аттенюатор), подходящие для выполнения калибровки вместе с крепежными приспособлениями или на подложках. Поскольку калибровка выполняется непосредственно в плоскости испытуемого устройства, влияние крепежных приспособлений полностью исключается. 7-элементные методы калибровки позволяют снизить затраты на проведение калибровки и увеличить точность измерений, поскольку для них требуется небольшое количество калибровочных мер и они допускают использование мер с частично или полностью неизвестными параметрами. Способы калибровки, предлагаемые в анализаторе R&S®ZVB Мастер калибровки Помимо ручных способов калибровки, описанных выше, компания Rohde & Schwarz предлагает блоки калибровки для автоматического проведения калибровки от одного до четырех портов анализатора цепей R&S®ZVB.
Системная совместимость, интерфейсы и обработка данныхВ анализаторе цепей R&S®ZVB предусмотрен обширный набор функций для ввода и вывода измерительных данных. Кроме того, в приборе доступна функция сложной математической обработки измерительных кривых, предназначенная для комбинирования любых кривых (активных и сохраненных) с целью их дальнейшей обработки и оперативного отображения получающихся производных величин. Операционная система Windows XP Embedded и набор различных интерфейсов позволяют без труда интегрировать результаты измерений в документацию путем сохранения содержимого крана в формате *.bmp, *.png, *.jpg или *.emf и экспорта этих файлов в систему текстовой обработки. Данные измерительных кривых можно сохранять в файлах формата Touchstone (*.snp), ASCII (*.csv) или MATLAB® (*.dat), а затем анализировать и обрабатывать их с помощью других программных средств. Кроме того, можно программными средствами импортировать в R&S®ZVB и сохранять в виде кривых файлы *.snp и *.csv, созданные внешними средствами. В результате, обеспечивается совместимость анализатора R&S®ZVB с такими традиционными программами моделирования, как MATLAB®, ADS или Touchstone. Благодаря этому появляется возможность прямого сравнения результатов реальных измерений, полученных анализатором цепей, с данными, полученными в результате моделирования. Редактор формул для выполнения математических операций над кривыми

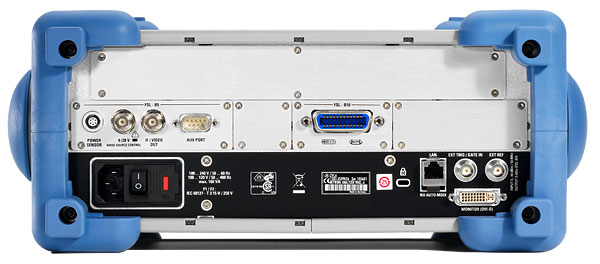

*) вместо данного входа может быть использован вход EXTERNAL TRIGGER (BNC-разъем). Эти входы эквивалентны. Тем не менее, одновременное их использование не рекомендуется, поскольку это может привести к нарушению работы анализатора. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики |
Анализ цепей
Измерение мощности в соседнем канале во временной области с помощью стандартных канальных фильтров |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Функции и опции |
R&S®ZVL-K1 спектральный анализ Опция спектрального анализа R&S®ZVL-K1 превращает анализатор цепей R&S®ZVL в полнофункциональный анализатор спектра, добавляя ему целый ряд функций анализатора R&S®FSL: мощность в канале и в соседнем канале, занимаемая полоса частот, измерение функции CCDF, полоса I/Q- демодуляции 20 МГц. |
