1)Руководство по эксплуатации на компакт-диске и краткое руководство входят в стандартную комплектацию R&S®ZVA. 2) Для управления внешними генераторами по шине GPIB требуется опция R&S®ZVAB-B44. 3) Для 4-х портовой модели R&S® ZVA 4) Включает R&S® ZVA-K4 5) Включает R&S® ZVA-K17 / R&S® ZVA-K7 6) Зависит от даты изготовления R&S ZVA
Тип N (штырь)N (штырь), 18 ГГц, 63,5 см, 1 единица
R&S®ZV-Z91
1301.7572.25
Тип N (штырь)N (штырь), 18 ГГц, 96,5 см, 1 единица
R&S®ZV-Z91
1301.7572.38
Тип N (штырь)/3,5 мм усиленный (штырь), 18 ГГц, 63,5 см, 1 единица
R&S®ZV-Z92
1301.7589.25
Тип N (штырь)/3,5 мм усиленный (штырь), 18 ГГц, 96,5 см, 1 единица
R&S®ZV-Z92
1301.7589.38
Разъемы усиленные 3,5 мм (гнездо)/3,5 мм (штырь), 26,5 ГГц, 63,5 см, 1 единица
R&S®ZV-Z93
1301.7595.25
Разъемы усиленные 3,5 мм (гнездо)/3,5 мм (штырь), 26,5 ГГц, 96,5 см, 1 единица
R&S®ZV-Z93
1301.7595.38
Разъемы усиленные 2,92 мм (гнездо)/2,92 мм (штырь), 40 ГГц, 63,5 см, 1 единица
R&S®ZV-Z95
1301.7608.25
Разъемы усиленные 2,92 мм (гнездо)/2,92 мм (штырь), 40 ГГц, 96,5 см, 1 единица
R&S®ZV-Z95
1301.7608.38
Разъемы усиленные 1,85 мм (гнездо)/1,85 мм (штырь), 67 ГГц, 63,5 см, 1 единица
R&S®ZV-Z96
1301.7614.25
Разъемы усиленные 2,4 мм (гнездо)/2,4 мм (штырь), 50 ГГц, 63,5 см, 1 единица
R&S®ZV-Z97
1301.7637.52
Аксессуары – Измерительные кабели общего применения
Тип N (штырь)/N (штырь), 18 ГГц, 61 см (24 дюйма), 1 единица
R&S®ZV-Z191
1306.4507.24
Тип N (штырь)/N (штырь), 18 ГГц, 91 см (36 дюймов), 1 единица
R&S®ZV-Z191
1306.4507.36
Тип N (штырь)/3,5 мм (штырь), 18 ГГц, 61 см, 1 единица
R&S®ZV-Z192
1306.4513.24
Тип N (штырь)/3,5 мм (штырь), 18 ГГц, 91 см, 1 единица
R&S®ZV-Z192
1306.4513.36
Разъемы 3,5 мм (гнездо)/3,5 мм (штырь), 26,5 ГГц, 61 см, 1 единица
R&S®ZV-Z193
1306.4520.24
Разъемы 3,5 мм (гнездо)/3,5 мм (штырь), 26,5 ГГц, 91 см, 1 единица
R&S®ZV-Z193
1306.4520.36
Разъемы 3,5 мм (гнездо)/3,5 мм (штырь), 26,5 ГГц, 152,4 см, 1 единица
R&S®ZV-Z193
1306.4520.60
Разъемы 3,5 мм (штырь)/3,5 мм (штырь), 26,5 ГГц, 152,4 см, 1 единица
R&S®ZV-Z193
1306.4520.61
Тип N 75 Ом (штырь)/N 75 Ом (штырь), 3 ГГц, 61 см, 1 единица
R&S®ZV-Z194
1306.4542.24
Тип N 75 Ом (штырь)/ N 75 Ом (штырь), 3 ГГц, 91 см, 1 единица
R&S®ZV-Z194
1306.4542.36
Разъемы 2,92 мм (гнездо)/2,92 мм (штырь), 40 ГГц, 61 см, 1 единица
R&S®ZV-Z195
1306.4536.24
Разъемы 2,92 мм (гнездо)/2,92 мм (штырь), 40 ГГц, 91 см, 1 единица
R&S®ZV-Z195
1306.4536.36
Разъемы 1,85 мм (гнездо)/1,85 мм (штырь), 67 ГГц, 61 см, 1 единица
R&S®ZV-Z196
1306.4559.24
Разъемы 1,85 мм (штырь)/1,85 мм (штырь), 67 ГГц, 61 см, 1 единица
R&S®ZV-Z196
1306.4559.25
Разъемы 1,85 мм (гнездо)/1,85 мм (штырь), 67 ГГц, 91 см, 1 единица
R&S®ZV-Z196
1306.4559.36
Разъемы 1,85 мм (штырь)/1,85 мм (штырь), 67 ГГц, 91 см, 1 единица
R&S®ZV-Z196
1306.4559.37
Разъемы 2,4 мм (гнездо)/2,4 мм (штырь), 50 ГГц, 61 см, 1 единица
R&S®ZV-Z197
1306.4571.24
Разъемы 2,4 мм (гнездо)/2,4 мм (штырь), 50 ГГц, 91 см, 1 единица
R&S®ZV-Z197
1306.4571.36
Разъемы 1,00 мм (гнездо)/1,00 мм (штырь), 110 ГГц, 16 см, 1 единица
R&S®ZV-Z198
1306.4565.06
Информация для заказа
В стандартный комплект поставки входят: генератор сигналов произвольной формы, кабель питания, техническая документация фирмы-изготовителя.
Опции и аксессуары: HO730 Интерфейс Ethernet и USB. HO740 Интерфейс IEEE-488 (GPIB). HZ20 Переходник с разъема BNC на 4 мм штекерное гнездо. HZ22 Нагрузка 50 Ом, 1 ГГц, 2 Вт. HZ24 Набор аттенюаторов 50 Ом, 4 шт., 3/6/10/20 дБ (1 ГГц, 1 Вт) и одна нагрузка HZ22. HZ33 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 0,5м. HZ34 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 1м. HZ42 Адаптер для 19ʺ стойки. HZ72 Кабель GPIB – GPIB, длиной 2 метра, угол 90º
Калибровочные наборы
Наименование
Тип устройства
Код заказа
Автоматические модули калибровки
Модуль калибровки от 300 кГц до 8 ГГц, 4 порта, 3,5 мм (гнездо)
R&S®ZV-Z51
1164.0515.30
Модуль калибровки от 300 кГц до 8 ГГц, 4 порта, N (гнездо)
R&S®ZV-Z51
1164.0515.70
Модуль калибровки от 10 МГц до 24 ГГц, 4 порта, 3,5 мм (гнездо)
R&S®ZV-Z52
1164.0521.30
Модуль калибровки от 300 кГц до 18 ГГц, 2 порта, N (гнездо)
R&S®ZV-Z53
1164.0473.32
Модуль калибровки от 300 кГц до 3 ГГц, 2 порта, N (гнездо), 75 Ом
R&S®ZV-Z53
1164.0473.75
Модуль калибровки от 10 МГц до 40 ГГц, 2 порта, 2,92 мм (гнездо)
R&S®ZV-Z54
1164.0467.92
Модуль калибровки от 10 МГц до 50 ГГц, 2 порта, 2,4 мм (гнездо)
R&S®ZV-Z55
1164.0480.42
Модуль калибровки (для R&S®ZVT8, имеющего до 8 измерительных портов) от 300 кГц до 8 ГГц, 8 портов, 3,5 мм (гнездо)
R&S®ZV-Z58
1164.0638.38
Модуль калибровки (для R&S®ZVT8, имеющего до 8 измерительных портов) от 300 кГц до 8 ГГц, 8 портов, N (гнездо)
R&S®ZV-Z58
1164.0638.78
Модуль калибровки (для R&S®ZVT20, имеющего до 6 измерительных портов) от 10 МГц до 20 ГГц, 6 портов, 3,5 мм (гнездо)
R&S®ZV-Z59
1164.0450.36
Механические наборы для калибровки
Согласованная нагрузка 75 Ом (1 Вт, от 0 Гц до 3 ГГц)
R&S®RNA
1028.4994.72
от 0 Гц до 3 ГГц, тип N, 50 Ом (ХХ, КЗ, СН, перемычка)
R&S®ZCAN
0800.8515.52
от 0 Гц до 3 ГГц, тип N, 75 Ом (ХХ, КЗ, СН, перемычка)
R&S®ZCAN
0800.8515.72
Доп. калибровочный набор TRL, тип N, 50 Ом, от 0,4 ГГц до 18 ГГц
R&S®ZV-Z26
1085.7318.02
Доп. калибровочный набор TRL, тип N, от 0,4 ГГц до 26,5 ГГц
R&S®ZV-Z27
1085.7401.02
Скользящие согласователи: N (штырь), 50 Ом, от 1,7 ГГц до 18 ГГц
R&S®ZV-Z41
1085.8095.02
Скользящие согласователи: N (гнездо), 50 Ом, от 1,7 ГГц до 18 ГГц
R&S®ZV-Z41
1085.8095.03
Скользящие согласователи: PC 3,5 мм (штырь/гнездо) от 2 ГГц до 26,5 ГГц
R&S®ZV-Z42
1128.3524.02
Скользящие согласователи: PC 2,92 мм (штырь/гнездо пара) от 4 ГГц до 40 ГГц
R&S®ZV-Z44
1128.3553.02
от 0 Гц до 9 ГГц, N (штырь), 50 Ом (комбинированные ХХ, КЗ, СН, перемычка)
R&S®ZV-Z170
1317.7683.02
от 0 Гц до 9 ГГц, N (гнездо), 50 Ом (комбинированные ХХ, КЗ, СН, перемычка)
R&S®ZV-Z170
1317.7683.03
от 0 Гц до 15 ГГц, 3,5 мм (штырь), 50 Ом (комбинированные ХХ, КЗ, СН, перемычка)
R&S®ZV-Z135
1317.7677.02
от 0 Гц до 15 ГГц, 3,5 мм (гнездо), 50 Ом (комбинированные ХХ, КЗ, СН, перемычка)
R&S®ZV-Z135
1317.7677.03
от 0 Гц до 40 ГГц, 2,92 мм (штырь), 50 Ом (комбинированные ХХ, КЗ, СН, перемычка)
R&S®ZV-Z129
1322.7471.02
от 0 Гц до 40 ГГц, 2,92 мм (г), 50 Ом (комбинированные ХХ, КЗ, СН, перемычка)
R&S®ZV-Z129
1322.7471.03
от 0 Гц до 18 ГГц, тип N (штырь/гнездо), 50 Ом (ХХ, КЗ, СН, перемычка)
R&S®ZV-Z270
5011.6536.02
от 0 до 26 ГГц, 3,5 мм (ХХ, КЗ, СН, перемычка: штырь/гнездо)
R&S®ZV-Z235
5011.6542.02
от 0 до 33 ГГц, 3,5 мм (ХХ, КЗ, СН, перемычка: штырь/гнездо)
R&S®ZV-Z235E
5011.6707.02
от 0 до 40 ГГц, 2,92 мм (ХХ, КЗ, СН, перемычка: штырь/гнездо)
R&S®ZV-Z229
5011.6559.02
от 0 до 50 ГГц, 2,4 мм (ХХ, КЗ, СН, перемычка: штырь/гнездо)
R&S®ZV-Z224
5011.6565.02
от 0 до 67 ГГц, 1,85 мм (ХХ, КЗ, СН, перемычка: штырь/гнездо)
R&S®ZV-Z218
5011.6571.02
Обзор
Короткое описание
Утвержденный тип средств измерений.
Анализаторы цепей ZVA110 обеспечивают непрерывный частотный диапазон для измерений от 10 МГц до 110 ГГц, и имеют тестовый порт с коаксиальным разъемом 1 мм. Основой ZVA110 является анализатор цепей ZVA67 и преобразователи частоты ZVA-Z110E. Сигналы от анализатора цепей и от преобразователя объединяются с помощью переключаемого диплексера с выходным коаксиальным разъемом 1 мм.

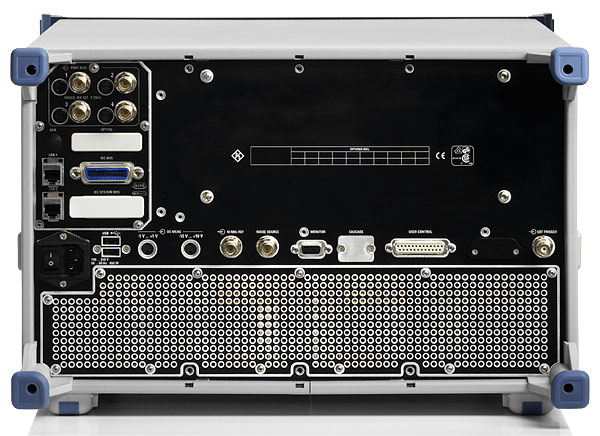

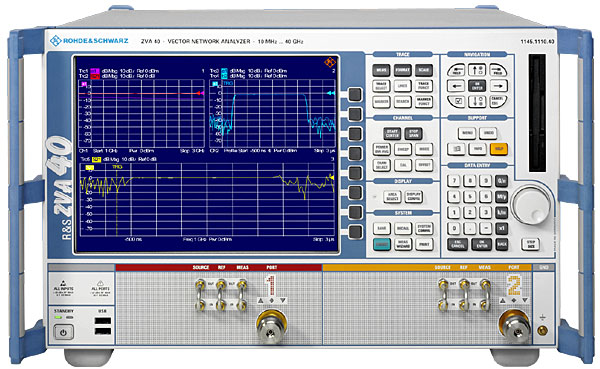

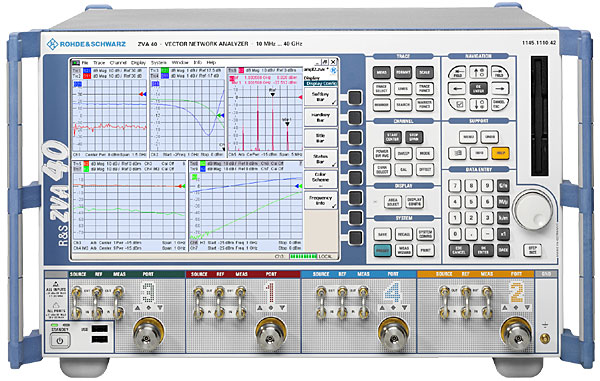

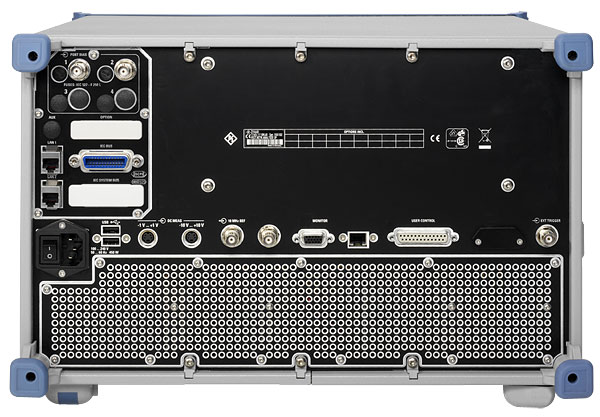

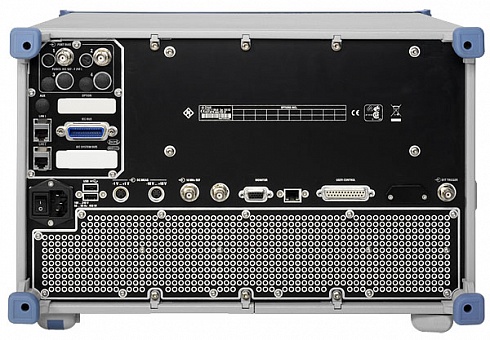

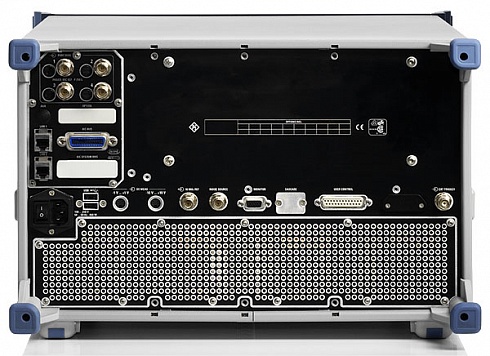

R&S®ZVA
Ключевые факты
Измерение параметров импульсов с разрешением 12,5 нс для импульсов длительностью менее 50 нс
Первый векторный анализатор цепей в диапазоне до 67 ГГц, способный генерировать фазово-когерентные сигналы
Универсальные методы калибровки: TOSM, TRL/LRL, TOM, TRM, TNA, UOSM
Быстрая и удобная векторная калибровка смесителей и функция "исключения адаптера" с использованием UOSM-калибровки
Измерение модуля и фазы потерь на преобразование смесителя с векторной коррекцией погрешностей
Измерение групповой задержки и относительной фазы смесителей со встроенным гетеродином
Измерение групповой задержки и относительной фазы смесителей со встроенным гетеродином
Измерение интермодуляционных искажений и S-параметров в рабочем режиме усилителей

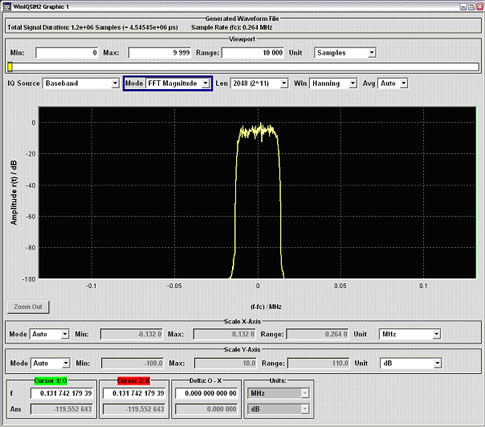

Бесплатно распространяемый программный пакет R&S SMx-K5 предназначен для генерации тестовых сигналов Bluetooth и работает на стандартном компьютере. R&S SMx-K5 генерирует необходимые последовательности данных в соответствии со стандартом, включая все данные и наборы команд управления для подготовки генератора сигналов к тестированию приемников. * Торговая марка и логотип Bluetooth® принадлежат компании Bluetooth SIG, Inc. и любое использование этой торговой марки компанией Rohde & Schwarz защищено лицензией. Прочие торговые марки и наименования являются собственностью их владельцев.
Подробно

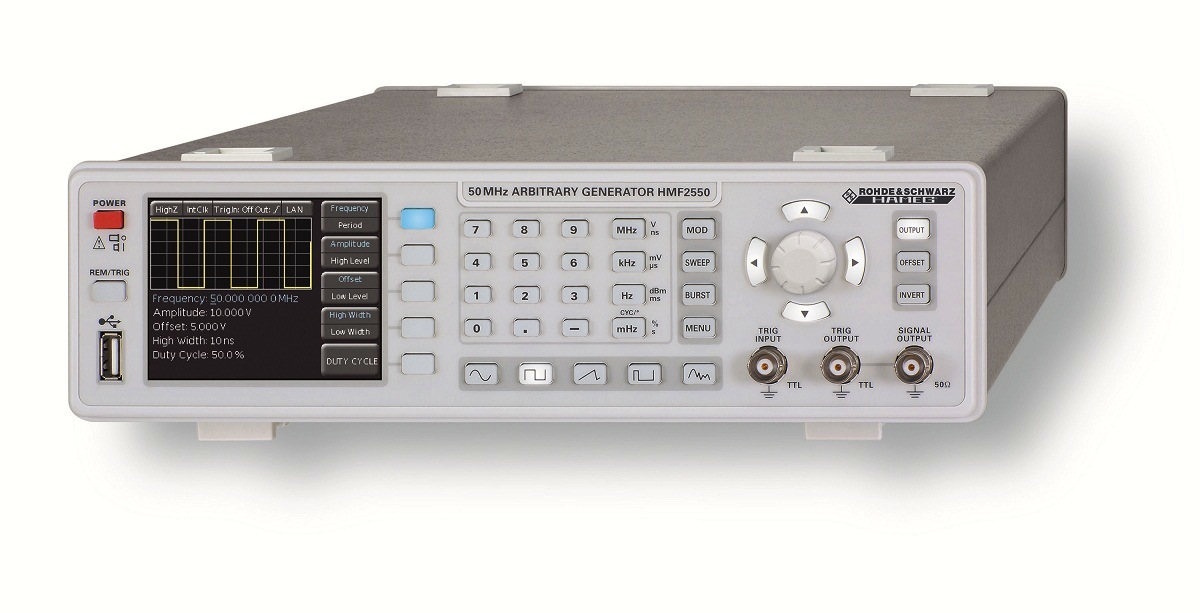

Метрологические и технические характеристики
Наименование характеристик
Значения характеристик
Диапазон частот выходного синусоидального сигнала
от 10 мкГц до 25 МГц для модели HMF2525 от 10 мкГц до 50 МГц для модели HMF2550
Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц
±1´10-6
Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом
от 5 мВ до 10 В
Дискретность установки размаха напряжения
1 мВ
Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц
±(0,01´Upp + 1 мВ)
Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц
± 2 % в диапазоне до 10 МГц ± 2,5 % в диапазоне от 10 МГц до 25 МГц ± 5,0 % в диапазоне от 25 МГц до 50 МГц
Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом
от 0 до ±4,995 В, при выполнении условия, что максимальное и минимальное значения сигнала не превышают ±5 В
Пределы абсолютной погрешности установки постоянного напряжения смещения
±(0,02 ´ Udc + 2 мВ)
Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В
не более минус 70 дБ в диапазоне до 100 кГц не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц не более минус 40 дБ в диапазоне от 10 МГц до 25 МГц не более минус 37 дБ в диапазоне от 25 МГц до 50 МГц
Диапазон частот выходных прямоугольных импульсов
от 100 мкГц до 12,5 МГц для модели HMF2525 от 100 мкГц до 25 МГц для модели HMF2550
Длительность фронта и среза прямоугольного сигнала
не более 8 нс
Разрешение АЦП
14 бит
Частота дискретизации АЦП
250 МГц
Количество отсчетов для формирования сигналов произвольной формы
256 000
Условия эксплуатации и массогабаритные характеристики
Нормальные условия применения
Температура: (20±5) 0С Относительная влажность воздуха: (от 30 до 80) % Атмосферное давление: (от 84 до 106) кПа
Хранение/транспортирование
Температура: (от минус 20 до +70) 0С Относительная влажность воздуха: не более 85 % Атмосферное давление: (от 70 до 107) кПа
Масса
Не более 3,4 кг
Геометрические размеры (ширина ´ высота ´ глубина)
285 мм ´ 75 мм ´ 365 мм
Питание прибора
(от 190 до 250) В, (от 48 до 52) Гц
Потребляемая мощность
Не более 30 Вт
Время прогрева
30 мин
Поверка осуществляется по документу «Генераторы сигналов произвольной формы HMF2525, HMF2550. Методика поверки» МП РТ 1696-2012, утвержденному ФБУ «Ростест-Москва» в марте 2012 года. Интервал между поверками – 1 год.
Преобразователи частоты
Наименование
Тип устройства
Код заказа
Преобразователь частоты
Преобразователь частоты WR15, от 50 до 75 ГГц
R&S®ZVA-Z75
1307.7400.02
Преобразователь частоты WR12, от 60 до 90 ГГц
R&S®ZVA-Z90E
1307.7600.02
Преобразователь частоты WR10, от 75 до 110 ГГц
R&S®ZVA-Z110
1307.7000.02
Преобразователь частоты WR10, от 75 до 110 ГГц
R&S®ZVA-Z110E
1307.7000.40
Преобразователь частоты WR06, от 110 до 170 ГГц
R&S®ZVA-Z170
1311.8707.02
Преобразователь частоты WR05, от 140 до 220 ГГц
R&S®ZVA-Z220
1307.8006.02
Преобразователь частоты WR03, от 220 до 325 ГГц
R&S®ZVA-Z325
1307.7200.02
Преобразователь частоты WR02, от 325 до 500 ГГц
R&S®ZVA-Z500
1314.5509.02
Волноводный калибровочный набор
Волноводный калибровочный набор WR15 (без скользящего согласования), от 50 до 75 ГГц
R&S®ZV-WR15
1307.7500.30
Волноводный калибровочный набор WR15 (со скользящим согласованием), от 50 до 75 ГГц
R&S®ZV-WR15
1307.7500.31
Волноводный калибровочный набор WR12 (без скользящего согласования), от 60 до 90 ГГц
R&S®ZV-WR12
1307.7700.10
Волноводный калибровочный набор WR12 (со скользящим согласованием), от 60 до 90 ГГц
R&S®ZV-WR12
1307.7700.11
Волноводный калибровочный набор WR10 (без скользящего согласования), от 75 до 110 ГГц
R&S®ZV-WR10
1307.7100.10
Волноводный калибровочный набор WR10 (со скользящим согласованием), от 75 до 110 ГГц
R&S®ZV-WR10
1307.7100.11
Волноводный калибровочный набор WR08 (без скользящего согласования), от 90 до 140 ГГц
R&S®ZV-WR08
1307.7900.10
Волноводный калибровочный набор WR06 (без скользящего согласования), от 110 до 170 ГГц
R&S®ZV-WR06
1311.8707.10
Волноводный калибровочный набор WR06 (со скользящим согласованием), от 110 до 170 ГГц
R&S®ZV-WR06
1311.8707.11
Волноводный калибровочный набор WR05 (без скользящего согласования), от 140 до 220 ГГц
R&S®ZV-WR05
1307.8106.10
Волноводный калибровочный набор WR05 (со скользящим согласованием), от 140 до 220 ГГц
R&S®ZV-WR05
1307.8106.11
Волноводный калибровочный набор WR03 (без скользящего согласования), от 220 до 325 ГГц
R&S®ZV-WR03
1307.7300.30
Волноводный калибровочный набор WR03 (со скользящим согласованием), от 220 до 325 ГГц
R&S®ZV-WR03
1307.7300.31
Волноводный калибровочный набор WR02 (без скользящего согласования), от 325 до 500 ГГц
R&S®ZV-WR02
1314.5550.10
Применение
Измерение параметров усилителей
Системная концепция анализатора R&S®ZVA, отличающаяся применением независимых синтезаторов, позволяет выполнять измерения на устройствах, работающих с преобразованием частоты, таких как усилители, смесители и входные каскады. Эти измерения отличаются высокой гибкостью, широким динамическим диапазоном, высокой скоростью и точностью. Можно настроить и откалибровать внутренний и несколько внешних генераторов и управлять ими независимо друг от друга. Высокая чистота спектра источника сигнала, а также высокий уровень точки пересечения по интермодуляционным составляющим третьего порядка и высокая чувствительность приемников позволяют обойтись без внешних фильтров в многочастотных измерениях и измерениях параметров устройств, работающих с преобразованием частоты.
Измерение характеристик больших и малых сигналов за одну развертку Высокая выходная мощность анализатора R&S®ZVA и широкий диапазон развертки по мощности, превышающий 50 дБ (типичное значение 60 дБ), позволяют определять передаточные характеристики и параметры компрессии усилителей и смесителей без применения дополнительных предусилителей. Это измерение выполняется быстро и просто и позволяет одновременно получить зависимость параметров от частоты и мощности. Весь диапазон развертки по мощности перекрывается без разрывов и не вызывает износа компонентов, поскольку не требует переключения механических аттенюаторов. Это позволяет оценивать характеристики больших и малых сигналов за одну развертку.
Второй внутренний источник сигнала для быстрых и простых измерений интермодуляционных искажений Четырехпортовая модель анализатора R&S®ZVA оборудована вторым независимым источником сигнала; следовательно, измерения интермодуляционных искажений и потерь на преобразование можно выполнять без дополнительных внешних генераторов. Приемники R&S®ZVA хорошо справляются с мощными сигналами и отличаются низким фазовым шумом, что позволяет выполнять высококачественные измерения интермодуляционных искажений с минимальным числом внешних компонентов.
Измерения S-параметров в рабочем режиме: оптимизация усилителей под нагрузкой Чтобы гарантировать оптимальное согласование усилителя мощности с подключенной к нему нагрузкой, параметры усилителя мощности надо измерять под полной нагрузкой. Параметр S22 можно определить, подавая на вход исследуемого устройства сигнал с небольшим смещением частоты, одновременно измеряя S22 на его выходе. Благодаря эффективной автоматической регулировке уровня и высокой чувствительности и селективности встроенных приемников, R&S®ZVA выполняет эти измерения в широком динамическом диапазоне.
Измерение параметров смесителей
Второй внутренний источник сигнала для быстрых и простых измерений интермодуляционных искажений Четырехпортовая модель анализатора R&S®ZVA оборудована вторым независимым источником сигнала; следовательно, измерения интермодуляционных искажений и потерь на преобразование можно выполнять без дополнительных внешних генераторов. Приемники R&S®ZVA хорошо справляются с мощными сигналами и отличаются низким фазовым шумом, что позволяет выполнять высококачественные измерения интермодуляционных искажений с минимальным числом внешних компонентов.
Одновременная индикация потерь на преобразование, а также согласования по входам RF, IFи LO Четырехпортовая модель анализатора R&S®ZVA способна измерять все параметры передачи и отражения смесителей без переподключения испытуемого устройства. Согласование по входам RF и IF может быть измерено при включенном гетеродине (вход LO).
Быстрое измерение коэффициентов преобразования и интермодуляционных искажений смесителей в широком динамическом диапазоне Четырехпортовой модели анализатора R&S®ZVA для измерения интермодуляционных искажений смесителей требуется лишь один дополнительный внешний источник сигнала. Анализатор управляет этим источником по шине IEC/IEEE или по локальной сети. Дополнение для преобразования частоты (R&S®ZVA-K4) позволяет отображать зависимость согласования смесителя, коэффициента преобразования, развязки, групповой задержки и интермодуляционных составляющих от частоты и мощности.
Интермодуляционные составляющие для входного каскада
Скалярный анализ цепей (например, смесителей со встроенным гетеродином с неизвестными параметрами) К анализатору R&S®ZVA можно подключать один или несколько измерителей мощности серии R&S®NRP. Измерители подключаются через интерфейс USB и рассматриваются анализатором как дополнительные измерительные порты. R&S®ZVA обрабатывает измеренные значения и отображает их в виде графиков зависимостей от частоты или мощности. Это позволяет выполнять измерения на устройствах, работающих с преобразованием частоты, без доступа к встроенному гетеродину испытуемого устройства так же, как это делается с помощью скалярных анализаторов электрических цепей.
Измерение параметров многопортовых и симметричных устройств
Стандартный режим измерения: виртуальный симметричный режим Анализатор R&S®ZVA позволяет быстро и точно снимать характеристики устройств с одним или двумя симметричными портами. Симметричное устройство подключается непосредственно к измерительным портам анализатора. Анализатор измеряет его несимметричные S-параметры, а S-параметры смешанного режима вычисляются на основе этих измеренных значений. Предлагаемые анализатором R&S®ZVA многочисленные кривые и диаграммы дают полное представление о характеристиках исследуемого устройства и четкое отображение всех его параметров. Никаких сложных настроек со стороны пользователя при этом не требуется. Удобные функции поиска и анализа маркеров облегчают обработку результатов, особенно в случае измерения параметров фильтров, например, путем определения таких параметров, как полоса пропускания, неравномерность, добротность и т.п.
Отображение S-параметров смешанного режима фильтра ПАВ
Реальный дифференциальный режим измерений: анализ дифференциальных усилителей в реальных условиях работы Активные компоненты могут совершенно по-разному реагировать на входной сигнал в зависимости от того, в каком режиме выполняются измерения – в реальном или виртуальном (стандартном) дифференциальном режиме. Для получения достоверных результатов даже для активных симметричных устройств, опция R&S®ZVA-K6 обеспечивает реальный дифференциальный режим подачи задающих сигналов и измерений. Испытательные сигналы, создаваемые двумя встроенными генераторами, могут использоваться в качестве эталонных со сдвигом фаз на 180° или 0°. Измерения на выбранных измерительных портах выполняются одновременно.
Переключение между режимами одним щелчком мыши
Выходные сигналы двух портов R&S®ZVA в реальном дифференциальном режиме (измерено осциллографом) при использовании задающих сигналов со сдвигом фазы 0° или 180°.
Одновременное отображение S-параметров, полученных в виртуальном и реальном дифференциальном режиме
Также опция R&S®ZVA-K6 поддерживает развертку в режиме реального дисбаланса фаз и реального дисбаланса амплитуд для двух задающих сигналов.
Импульсные измерения для усилителей и смесителей
Анализатор R&S®ZVA обеспечивает различные возможности для тестирования усилителей и смесителей в условиях работы с импульсными сигналами.
Измерение средних параметров импульса Без установки дополнительных опций анализатор R&S®ZVA с помощью метода измерения средних параметров импульса способен измерять зависимости от частоты и мощности значений мощности, S-параметров, а также потерь на преобразование усилителей и смесителей. Данный метод действует при использовании периодических сигналов и при условии, что измеряемые параметры не изменяются за время действия импульса. Измерения средних параметров импульса не ограничен минимальной длительностью импульса, для него требуется лишь опция R&S®ZVAB16, с помощью которой будет генерироваться импульсный радиосигнал (за счет импульсного генератора или внешнего импульсного модулятора). Векторные анализаторы цепей, использующие метод измерения средних параметров импульса, способны измерять только основную несущую в спектре сигнала. Таким образом, спектральные линии импульсного сигнала, расположенные в непосредственной близости от основной несущей и полностью неподавленные (из-за боковых лепестков АЧХ цифрового ПЧ-фильтра), приведут к интерференции с полезным измерительным сигналом. В анализаторе R&S®ZVA эта проблема решается путем использования ПЧ-фильтров с высокой избирательностью, до сих пор использовавшихся только в анализаторах спектра. Таким образом, сложные и затратные по времени способы типа "спектрального обнуления" остались в прошлом.
Фильтры анализатора R&S®ZVA с нормальной и высокой избирательностью
Измерение параметров импульса в точке Измерение средних параметров импульса обладает некоторыми недостатками, например, низким отношением сигнал/шум для малых коэффициентов заполнения (высоких скважностей) или зависимостью от скважности результатов измерения абсолютных значений мощности. Кроме того, метод измерения средних параметров импульса также приводит к получению неудовлетворительных результатов, если возникает необходимость анализа характеристики испытуемого устройства после завершения переходных процессов, выбросов или пульсаций в импульсном сигнале. Метод измерения параметров импульса в точке решает эти проблемы, так как измеряемое значение наблюдается только в фазе действия (наличия) пакетного радиоимпульса. Метод обеспечивает получение точных результатов измерения мощности независимо от скважности импульсов, а также сдвиг измерения в нужную часть импульса путем выбора подходящей задержки запуска. Для метода измерения точечных параметров импульса требуется, чтобы время сбора данных на приемниках (т.е. интервал дискретизации) было меньше длительности импульса ton.
Интервал дискретизации и задержка запуска для измерений точечных параметров импульса
С помощью установленной опции R&S®ZVA-K17 анализатор R&S®ZVA выполняет измерение точечных параметров импульсов для импульсов длительностью от 430 нс (от 230 нс с некоторым ухудшением рабочих характеристик) с использованием полосы измерения 5 МГц (10 МГц для 230 нс).
Измерение формы импульса Для анализа зависящих от времени S-параметров и волновых величин испытуемого устройства за время действия импульса, анализатор R&S®ZVA обеспечивает измерение формы импульса с помощью опции R&S®ZVA-K7 или R&S®ZVA-B7. Данные во времени записываются с частотой дискретизации 80 МГц. Время записи одной развертки может варьироваться от 25 нс до 3 мс (опция R&S®ZVA-K7) или 25 мс (опция R&S®ZVA-B7). Разрешение по времени всегда составляет 12,5 нс, в соответствии со скоростью преобразования АЦП. Благодаря квазинепрерывному обновлению информации на экране (в миллисекундном диапазоне), можно легко регулировать параметры испытуемого устройства. При этом доступны полосы ПЧ в диапазоне от 100 кГц до 10 МГц (30 МГц с ограничениями). Минимально возможная длительность измеряемого импульса, включающая в себя время нарастания и набор точек данных, достаточный для отображения формы плоской вершины импульса, составляет от 50 до 100 нс. В отличие от существующих методов, данный метод очень легко конфигурируется (в режиме диалогового окна достаточно установить всего несколько параметров), требует минимального использования измерительных приборов, характеризуется отсутствием потерь динамического диапазона из-за падения чувствительности, а также обеспечивает очень высокую скорость измерения, поскольку могут использоваться широкие полосы ПЧ, и отсутствует необходимость усреднения. Более того, с помощью данного метода возможно измерение двойных импульсов и произвольных импульсных последовательностей. Ниже показана схема импульсных измерений, в которой используется модулятор (коммутатор). Вместо него может использоваться импульсный генератор.
Схема импульсных измерений
Измерение профиля импульса на усилителе
Для испытуемых устройств с большой групповой задержкой, т.е. с задержкой, превышающей длительность импульса, измерение параметра S21 затруднено из-за того, что опорный задающий сигнал a1 может прекратиться к тому моменту, когда переданный импульс b2 достигнет приемника.
Волновые величины a1, b2, и параметр S21 испытуемого устройства с групповой задержкой 100 нс
В анализаторе R&S®ZVA эта проблема решается путем математического сдвига волновых величин на значение групповой задержки испытуемого устройства перед вычислением S-параметров. Таким образом, используя даже очень короткие импульсы, можно выполнять анализ испытуемых устройств с большой групповой задержкой.
Параметр S21 после сдвига b2 на 100 нс
Векторная калибровка смесителей ZVA-K5
Опция ZVA-K5* осуществляет векторные измерения смесителей для определения фазовой информации без учета фазы гетеродина с использованием опорных смесителей.
Нет необходимости использовать смеситель с известными параметрами (ниже погрешность)
S11 и S21 могут быть измерены одновременно
Использование второго генератора ZVA в качестве гетеродина для ускорения измерений
Возможно измерение I + Q смесителей
Поддержка автоматических модулей калибровки при векторных измерениях смесителей
Измерение параметров преобразователей частоты со встроенным гетеродином ZVA-K9
Опция ZVA-K9* (запатентованный метод) позволяет измерять абсолютное значение ГВЗ смесителей со встроенным гетеродином
Не чувствительна к дрейфу частоты гетеродина
Дрейф гетеродина должен быть меньше фильтра ПЧ ZVA
Не зависит от фазовых шумов гетеродина
Исключается, т.к действует на обе несущие одинаково
Идеально для конверторов с несколькими преобразования- ми частоты
Не требует внешних дополнительных компонентов
Не нужен внешний известный опорный смеситель
Не зависит от температурного дрейфа аппаратуры
Только относительные измерения
Измерения коэффициента шума
Опция ZVAB-K30 предназначена для измерения коэффициента шума линейных двухпортовых устройств для векторных анализаторов цепей высшего класса ZVA, ZVT. В данной опции компания Rohde & Schwarz применила принципиально новый подход, который в отличие от таких же решений от других производителей не требует применения генераторов шума и трансформаторов сопротивления. При этом новая опция обеспечивает высокую скорость и точность измерений, одновременное измерение коэффициента шума и S-параметров, рабочий диапазон частот до 67 ГГц, в тоже время являясь очень экономичным решением. Погрешность измерения коэффициента шума с помощью ZVAB-K30 зависит от коэффициента шума анализатора цепей и коэффициента усиления измеряемого устройства. Опция перекрывает до 80% типовых измерительных задач, требующих погрешности измерения коэффициента шума не более 0,2 дБ. Новый мастер измерений, реализуемый в приборах с версией прошивки 2.80 и старше, в том числе поддерживает измерения коэффициента шума с векторной коррекцией определения коэффициента усиления. Для обеспечения автоматических измерений малых значений Кш с улучшенной точностью без использования внешних дополнительных усилителей предлагается новая аппаратная опция ZVAX-B203 для модуля расширения ZVAX24, представляющая собой отключаемый малошумящий пред усилитель для порта 2. Опция ZVA-K31, дает возможность измерения КШ устройств с переносом частоты. Алгоритм аналогичен алгоритму опции ZVAB-K30, но учитывает влияние просачивания зеркального канала и другие особенности смесителей. Опция ZVA-K31 реализуема в приборах с версией прошивки 3.0 и старше. В прошивке 3.0 приборов также добавлена возможность измерения просачивания зеркального канала в режиме скалярного измерения смесителей. Также усовершенствован алгоритм калибровки систематической погрешности в многопортовом режиме - количество подключений проходных мер уменьшено, что упрощает калибровку в ручном режиме.
Свойства
Оптимизация времени тестирования и настройки для увеличения производительности
Широкая полоса ПЧ и широкий динамический диапазон, обеспечивающие быстроту и точность измерений R&S®ZVA диктует новые стандарты скорости: широкая полоса ПЧ 1 МГц (опционально 5/10 МГц) в сочетании с быстрыми синтезаторами обеспечивают малое время измерения и, тем самым, высокую производительность ручной настройки и автоматических производственных линий. В режиме непрерывного синусоидального сигнала время измерения не превышает 3,5 мкс на каждую точку измерения; частотная развертка по 200 точкам измерения занимает менее 5 мс.
Благодаря широкому динамическому диапазону и малому фазовому шуму, высокая скорость анализатора R&S®ZVA не сказывается на точности измерений. Возможность создания более 100 независимых каналов и кривых позволяет за минимальное время выполнять всесторонние функциональные тесты сложных компонентов. Долгая загрузка новых параметров прибора безвозвратно ушла в прошлое.
Широкий динамический диапазон
Минимизация усилий и времени на калибровку Блоки автоматической калибровки R&S® ZV-Z5x
С помощью блоков автоматической калибровки время калибровки сокращено до минимального значения:
Автоматическое обнаружение подсоединенных модулей и порта соединения: конфигурирования не требуется.
Широкий диапазон рабочих температур означает почти нулевое время самопрогрева.
Ручная калибровка
Анализаторы цепей компании Rohde & Schwarz предлагают самое большое количество методов калибровки. Вашей измерительной установке может потребоваться калибровка на крепежных устройствах, на подложках, на печатных платах, в волноводах или на выводах проводов. Выбирайте метод калибровки, который поддерживает имеющиеся у вас калибровочные меры.
Диалоговые окна с четкой структурой на всех этапах калибровки для ее безошибочного проведения.
Неверный шаг при проведении калибровки потребует лишь повторения соответствующего этапа калибровки, т.е. повторного выполнения всей процедуры калибровки не потребуется.
Экономия усилий при многопортовой перекалибровке: после замены компонента измерительной установки (например, неисправного кабеля), потребуется перекалибровать только соответствующие тракты.
Исключение ненужной перекалибровки: используйте результаты выполненной калибровки для других измерительных каналов и настроек.
Концепция генератора R&S®ZVA позволяет рассматривать каждый измерительный порт как источник и приемник сигнала одновременно. Это позволяет объединять измерительные порты в группы. Измерения, выполняемые на отдельных группах измерительных портов, можно синхронизировать между собой. Это позволяет параллельно измерять несколько исследуемых устройств или несколько сигнальных трактов одного устройства. В результате скорость измерений удваивается при параллельном измерении двух двухпортовых устройств и учетверяется при параллельном измерении четырех однопортовых устройств.
Параллельные измерения
Быстрое переключение между наборами параметров Теперь, анализируя несколько устройств, Вам больше не придется поочередно загружать с жесткого диска нужные наборы параметров. Если набор параметров однажды уже загружался, он остается в оперативной памяти прибора, включая данные, которые следует рассчитать, например, калибровочные значения получаемые путем интерполяции. Поэтому можно переключаться между наборами параметров практически без задержки, т.е. менее чем за 10 мс. В обычных приборах загрузка параметров может занимать до одной секунды. Каждый набор параметров представляется отдельным измерительным окном. Переключаться между окнами можно мышью или клавишами. Подобная концепция обеспечивает удобство работы и четкое представление большого количества измерений и измерительных кривых.
Переключение между наборами параметров
Передача данных одновременно с выполнением развертки Поскольку данные кривой передаются по шине IEC/IEEE или по локальной сети одновременно с получением измерительных данных, затраты времени на передачу данных R&S®ZVA несущественны.
Аппаратная синхронизация: быстрое управление внешними устройствами Для дальнейшего ускорения циклов автоматического измерения на задней панели предусмотрен специальный порт для входных/выходных синхросигналов. Эти сигналы позволяют синхронизировать работу внешних устройств в схеме измерения или настройку параметров исследуемого устройства с внутренними измерительными последовательностями R&S®ZVA. Для прямого управления внешними устройствами могут использоваться электронные сигналы состояния приборов (типа "Готовность к запуску"). Это позволяет обойтись без последовательности команд дистанционного управления, что сокращает время исполнения.
Сегментированная развертка для оптимизации скорости, точности и динамического диапазона Функция сегментированной развертки позволяет разбить область развертки на практически неограниченное число сегментов. Такие параметры развертки, как расположение точек измерения, полоса измерения и мощность генератора можно задать независимо для каждого сегмента и, тем самым, оптимальным образом привести их в соответствие с параметрами исследуемого устройства. Таким образом, скорость измерения и точность могут быть дополнительно оптимизированы.
Интуитивно-понятный интерфейс пользователя и конфигурирование отображения
Для наилучшего удовлетворения пользовательским требованиям все анализаторы цепей компании Rohde & Schwarz могут полностью управляться клавишами передней панели, мышью и клавиатурой, или обоими способами. Диалоговые окна обеспечивают непосредственный просмотр приборных настроек и вводимых параметров. Основные настройки могут быть сделаны всего лишь с помощью нескольких меню. В дополнительных таблицах и диалоговых окнах могут быть сделаны более детальные и сложные настройки. Кроме того, при щелчке мыши на поле параметра отображается всплывающее меню, в котором можно выбрать нужный параметр – очень удобный и быстрый способ работы с анализатором R&S®ZVA.
Параметризируемая цепь для виртуального согласования сопротивления
(Пере) конфигурация кривых, каналов, масштаба, областей индикации и т.п.
Конфигурирование измерения во временной области (TDR)
Во всех анализаторах цепей компании Rohde & Schwarz основное внимание уделено простоте и гибкости конфигурирования и работы с огромным количеством измеряемых величин (кривых и измерительных каналов). Количество кривых, каналов, окон отображения и схем настроек ограничено только объемом памяти встроенного компьютера (например, доступно до 100 кривых, содержащих по 401 точке данных). В одном окне могут комбинироваться кривые из различных каналов, предоставляя возможность сравнения результатов измерений с различными параметрами. После конфигурирования все кривые могут быть переупорядочены, перемещены в другие окна или назначены другим каналам; при модификации схемы настроек нет необходимости начинать все с "чистого листа".
Настраиваемое положение каналов и кривых
Современные методы калибровки
Гибкая технология калибровки, пригодная для всех сфер применения Анализатор R&S®ZVA поддерживает не только классический метод калибровки TOSM (с калибровочными мерами: перемычка, ХХ, КЗ, согласование), но и множество других методов. Поскольку каждый измерительный порт R&S®ZVA оборудован собственным эталонным приемником, можно использовать современные 7-элементные методы калибровки. Среди них TRL (перемычка, отражение, линия), LRL (линия, отражение, линия), TOM (перемычка, ХХ, согласование), TNA (перемычка, симметричная цепь, аттенюатор) и TRM (перемычка, отражение, согласование), подходящие для выполнения калибровки вместе с крепежными приспособлениями или на подложках. Поскольку калибровка выполняется непосредственно в плоскости испытуемого устройства, влияние крепежных приспособлений полностью исключается.
Метод UOSM-калибровки очень похож на калибровку TOSM, но в отличие от последней, допускает использование калибровочной меры "перемычка с неизвестными параметрами" (буква "U" в названии метода), т.е. перемычки, параметры которой (например, длина или ослабление) знать не требуется. Более того, в качестве такой перемычки может использоваться любой переходник с любым сочетанием разъемов, что значительно увеличивает удобство калибровки испытуемых устройств с разными типами разъемов.
Удобство работы с наборами для калибровки Точность измерений любых анализаторов цепей сильно зависит от всех электронных и механических параметров (длина, емкость и т.п.), которые определяют амплитудную и фазовую характеристику, а значит, и S-параметры калибровочной меры. Конечно же, эти параметры необходимо знать с наибольшей возможной точностью. Для определения калибровочных мер необходимо использовать эквивалентные схемы, которые учитывают все возможные реальные свойства. Все анализаторы цепей компании Rohde & Schwarz удовлетворяют этим требованиям, поддерживая описание с помощью эквивалентных схем и возможности моделирования с детальной параметризацией схем.
Определение меры согласования путем ввода электрической задержки, произвольного импеданса и потерь
Эквивалентная схема, определяющая меру согласования, включающая паразитную индуктивность L и емкость C
Помимо определения параметров наборов для калибровки вручную, их можно легко установить из файлов (даже из ASCII-файлов от других поставщиков). Можно также переключиться на единицы измерения, используемые другими поставщиками оборудования для калибровки.
Автоматическая калибровка – быстрая, безошибочная, прецизионная Хотя для многопортовых измерений можно использовать ручные методы калибровки, такие как TOSM, TRM и TRL, они отнимают много времени, подвержены ошибкам и ведут к чрезмерному износу калибровочной меры. Для коаксиальной однопортовой и многопортовой калибровки компания Rohde & Schwarz предлагает блок автоматической калибровки. Блок готов к работе сразу же после подключения и выполняет полную четырехпортовую калибровку, перекрывающую 201 точку измерения менее чем за 30 секунд.
Интерфейсы прибора
На заднюю панель прибора выведены многочисленные разъемы, которые используются для обеспечения:
Управления прибором с помощью программ дистанционного управления;
Измерения постоянных токов и мощности с помощью датчиков R&S®NRP;
Синхронизации (опорная частота, внешний запуск, индикация состояния развертки и запуска для быстрого и прямого взаимодействия с внешними устройствами).
Измерения времени развертки: контакт 4 порта USER CONTROL служит для индикации длительности измерения, соответствующей настройке в меню "Trigger settings" (развертка, сегмент развертки, точки измерения или парциальное измерение). С помощью осциллографа можно легко проследить за реальным временем выполнения, требующемся в каждом отдельном случае.
Интерфейс
Описание
LAN 1
Управление анализатором R&S®ZVA или подсетью, в которой R&S®ZVAвыступает в качестве ведущего устройства, 8-контактный разъем RJ-45
LAN 2
Управление анализатором R&S®ZVA или подсетью, в которой R&S®ZVAвыступает в качестве ведущего устройства, 8-контактный разъем RJ-45
IEC-BUS
Дистанционное управление анализатором R&S®ZVA
PORT BIAS
Вход постоянного напряжения для питания усилителей через внутренний проводник измерительного порта; один вход и предохранитель на ВЧ-порт; разъем BNC
USB
Сдвоенный порт USB стандарта 1.1 (для подключения мыши, клавиатуры, принтера, устройства хранения и т.д.)
10 MHz REF
Вход/выход опорной частоты: опорная частота 10 МГц может подаваться с внешних устройств и выводиться на внешние устройства; разъем BNC
DC MEAS
Входы для измерения постоянного напряжения и КПД суммирования мощности; диапазоны входного напряжения ±1 В и ±10 В; разъемы Мини DIN; необходим кабель R&S®ZV-Z71 (поставляется дополнительно)
MONITOR
Для подключения внешнего VGA-монитора; стандартный разъем VGA
USER CONTROL
Вход/выход сигналов ТТЛ: индикация состояния развертки, индикация "норма/нарушение", индикация активного измерительного порта, индикация активного канала по канальным битам, синхросигналы для быстрого управления внешними устройствами, например, генераторами, установка соединения с манипуляторами, управление последовательностями без применения программирования; 25-контактный разъем D-Sub
EXT TRIGGER
Вход внешнего синхросигнала с уровнем ТТЛ для запуска развертки, выделения сегмента развертки, измерения отдельной измерительной точки или парциальных измерений; разъем BNC
Технические характеристики
Количество измерительных портов
два или четыре
Диапазон частот
R&S®ZVA 8
от 300 кГц до 8 ГГц
R&S®ZVA 24
от 10 МГц до 24 ГГц
R&S®ZVA 40
от 10 МГц до 40 ГГц
R&S®ZVA 50
от 10 МГц до 50 ГГц
R&S®ZVA 67
от 10 МГц до 67 ГГц
R&S®ZVA 80
от 10 МГц до 80 ГГц
R&S®ZVA 110
от 10 МГц до 110 ГГц
Время измерения одной точки
при полосе ПЧ 1 МГц
<3,5 мкс
при полосе ПЧ 5 МГц (с опцией R&S®ZVA-K17
<2,0 мкс
Время дискретизации одной точки
при полосе ПЧ 1 МГц
1,8 мкс
при полосе ПЧ 5 МГц (с опцией R&S®ZVA-K17)
430 нс
Время измерения (201 точка)
4,5 мс
Время передачи данных (201 точка)
По шине IEC/IEEE
<2,9 мс
По локальной сети 100 Мбит/с по протоколу VX11
<1,3 мс
По локальной сети 100 Мбит/с по протоколу RSIB
<0,7 мс
Время переключения
Между каналами
<1 мс
Между наборами
<10 мс
Динамический диапазон в полосе измерения 10 Гц
Между измерительными портами
тип. >140 дБ
При прямом доступе к приемнику
тип. >145 дБ
Динамический диапазон при полосе измерения 1 Гц с прямым доступом к приемнику
