Диапазон частот от 0 до 67 ГГц Ослабление от 0 до 139,9 дБ
Характеристики
Информация для заказа
Тип устройства
Код заказа
Диапазон ослаблений
Дискретность
Диапазон частот
Разъемы
R&S®RSC с встроенным ступенчатым аттенюатором
R&S®RSC
1313.8004.03
от 0 до 139 дБ
1 дБ
от 0 до 6 ГГц
Передняя панель, N(гнездо)
R&S®RSC
1313.8004.13
от 0 до 139 дБ
1 дБ
от 0 до 6 ГГц
Задняя панель, N(гнездо)
R&S®RSC
1313.8004.04
от 0 до 139,9 дБ
0,1 дБ
от 0 до 6 ГГц
Передняя панель, N(гнездо)
R&S®RSC
1313.8004.14
от 0 до 139,9 дБ
0,1 дБ
от 0 до 6 ГГц
Задняя панель, N(гнездо)
R&S®RSC
1313.8004.05
от 0 до 115 дБ
5 дБ
от 0 до 18 ГГц
Передняя панель, N(гнездо)
R&S®RSC
1313.8004.15
от 0 до 115 дБ
5 дБ
от 0 до 18 ГГц
Задняя панель, N(гнездо)
R&S®RSC без встроенного ступенчатого аттенюатора
R&S®RSC
1313.8004.02
R&S®RSC-Zxxx Внешние аттенюаторы
R&S®RSC-Z405
1313.9952.02
от 0 до 75 дБ
5 дБ
от 0 до 40 ГГц
2,92 мм
R&S®RSC-Z675
1314.0065.02
от 0 до 75 дБ
5 дБ
от 0 до 67 ГГц
1,85 мм
Принадлежности
R&S®RSC-Z41
1314.0136.02
Кабель управления R&S®RSC – внешний аттенюатор. Длина 2 м, включен в RSC-Z405/675
R&S®RSC-Z42
1314.0142.02
Кабель управления ПК – внешний аттенюатор.
Обзор
Короткое описание
Утвержденный тип средств измерений.

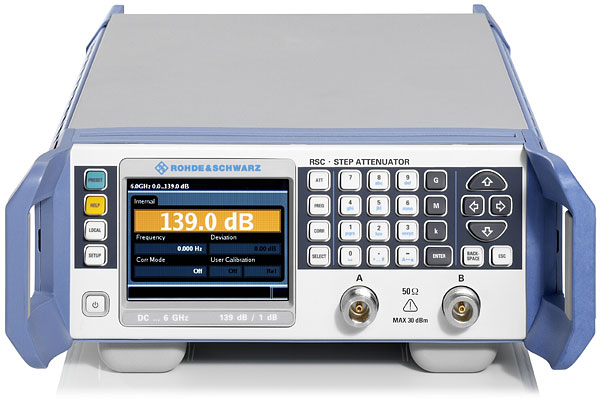

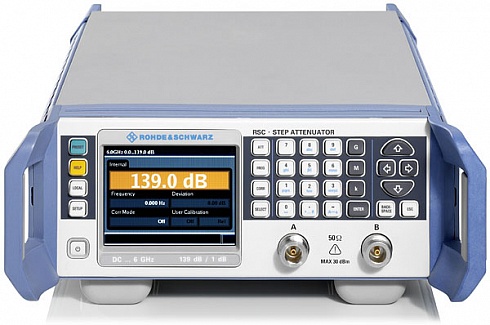

Прибор состоит из базового блока и встроенного ступенчатого аттенюатора до 6 или 18 ГГц. Также к базовому блоку могут подключаться внешние ступенчатые аттенюаторы в диапазоне частот до 40 или 67 ГГц. Используемая заводская калибровка компенсации АЧХ аттенюаторов обеспечивает высокую точность установки ослабления. Кроме того, для учета влияния подключенных к аттенюатору дополнительных СВЧ устройств, может использоваться пользовательская коррекция ослабления. Управление аттенюаторами осуществляется как с передней панели базового блока, так и дистанционно с управляющего ПК через интерфейсы GPIB, USB или LAN.
Точность измерительных мостов КСВ ограничена их направленностью и потерями на отражение у измерительного порта. Измерение малых коэффициентов отражения затруднено конечной направленностью моста КСВ. Коэффициенты отражения меньшие, чем направленность моста, не могут быть измерены непосредственно. При измерении больших значений коэффициентов отражения точность, главным образом, определяется потерями на отражение у измерительного порта моста.
Особенности
Выдающиеся технические характеристики
Дискретность установки ослабления от 0,1 дБ
Диапазон частот до 67 ГГц
Компенсация АЧХ
Погрешность от 0,05 дБ
Повторяемость 0,02 дБ (тип)
Системная интеграция
Управление 4 внешними аттенюаторами одним базовым блоком
Пользовательская коррекция ослабления дополнительных СВЧ устройств (кабелей, аттенюаторов)

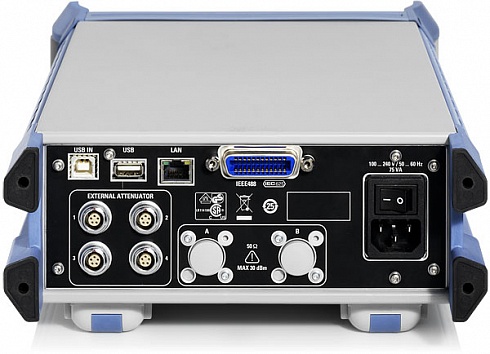

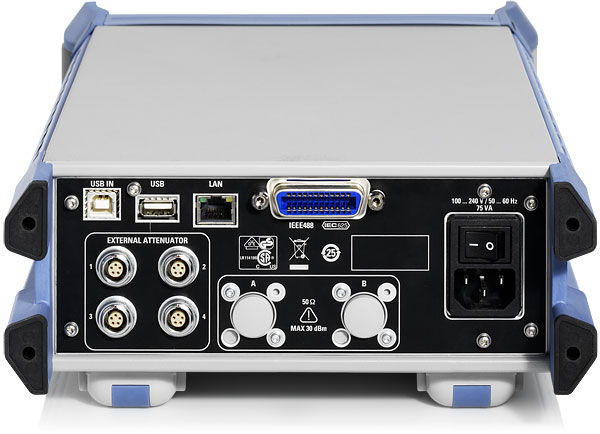

Интерфейсы GPIB, USB или LAN в стандартной комплектации
Поддержка команд дистанционного управления предыдущих моделей аттенюаторов R&S®RSP, RSG, DPS и др.
Удобство в работе
Управление при помощи клавиатуры или манипулятора мышь
