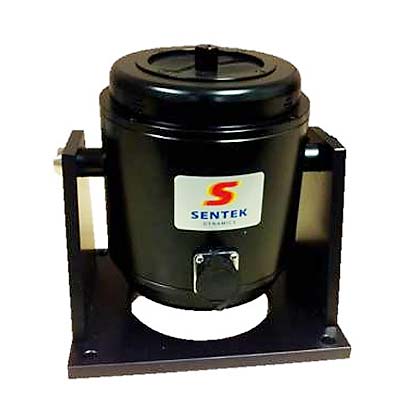

Модальные вибростенды серии MS
Нет товаров
Портативные высоконадежные модальные стенды с постоянным магнитом серии MS с прочной конструкцией.
Применение
• Испытания небольших изделий и компонентов
• Как вибровозбудители при различных модальных виброиспытаниях
Применение
• Испытания небольших изделий и компонентов
• Как вибровозбудители при различных модальных виброиспытаниях
Модель | MS-20 | MS-50 | MS-100 | MS-200 | MS-500 | MS-800 | MS-1000 |
---|---|---|---|---|---|---|---|
Номин. пик. вынуждающая сила | ≥ 20 Н | ≥ 50 Н | ≥ 100 Н | ≥ 200 Н | ≥ 500 Н | ≥ 800 Н | ≥ 1000 Н |
Номин. макс. длина хода | ±5 | ±7,5 | ±10 | ±10 | ±12,5 | ±12,5 | ±15 |
Макс. входной ток, СКЗ | ≤ 2,5 | ≤ 6 | ≤ 12 | ≤ 12/25 | ≤ 25 | ≤ 30 | ≤ 38 |
Частотный диапазон | DC – 6 кГц | DC – 5 кГц | DC – 4 кГц | DC – 4 кГц | DC – 3 кГц | DC – 2 кГц | DC – 1,5 кГц |
Актив. сопротивление обмотки | 1,8 Ом | 0,9 Ом | 0,8 Ом | 0,9/0,45 Ом | 0,6 Ом | 0,6 Ом | 0,6 Ом |
Эффективная подвижная масса | 0,1 кг | 0,25 кг | 0,4 кг | 0,67 кг | 0,95 кг | 1,2 кг | 2,2 кг |
Габаритные размеры, Ø / Высота | 80 / 90 мм | 138 / 160 мм | 158 / 170 мм | 180 / 180 | 190 / 330 мм | 220 / 330 | 240 / 350 |
Монтажные отверстия | 80×80 / 4×Ø7 | 158×128 / 4×Ø8 | 172×148 / 4×Ø8 | 200×160 / 4×Ø10 | 180×150 / 4×Ø10 | 210×180 / 4×Ø10 | 240×200 / 4×Ø11 |
Масса | 2кг | 8,2 кг | 16 кг | 19 кг | 36 кг | 40 кг | 62 кг |
Тип выходного соединителя | Stinger/M5 | Stinger/M5 | Stinger/M5 | Stinger/M5 | Stinger/M5 | Stinger/M5 | Stinger/M5 |
Рекоменд. усилитель мощности | 100 Вт | 100 / 200 Вт | 200 / 500 Вт | 500 / 500 Вт | 500 / 500 Вт | 800 / 1500 Вт | 1500 Вт |
